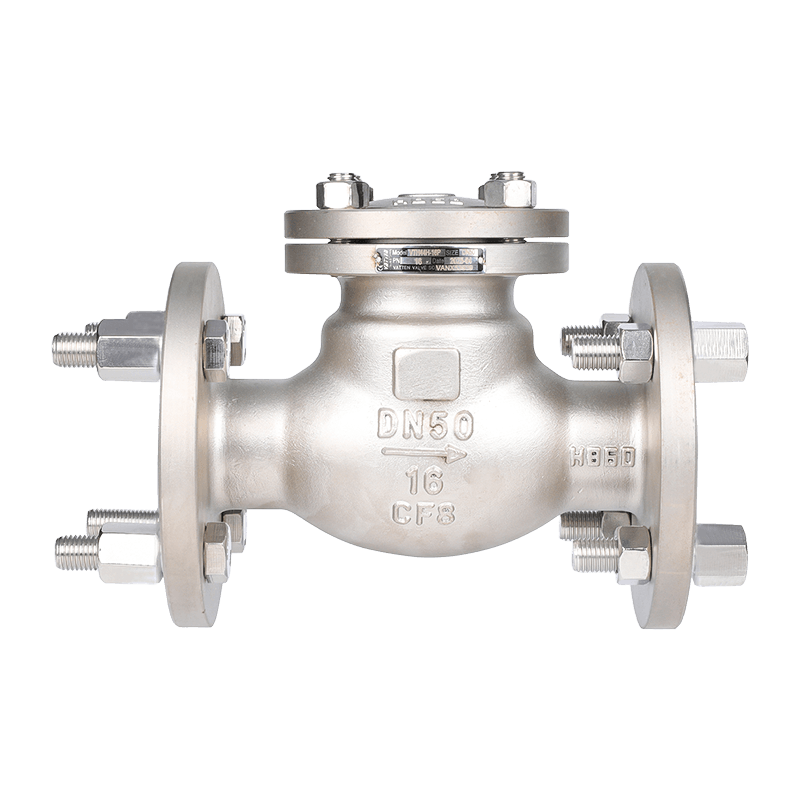

Swing Check Valves: Ang Pangunahing Teknolohiya para sa Unidirectional Flow sa Pipelines

Ang Swing Check Valve ay isang pangunahing mahalaga awtomatikong balbula . Ang pangunahing tungkulin nito ay upang matiyak na ang fluid media sa isang pipeline system ay dumadaloy lamang sa isang paunang natukoy na direksyon, awtomatiko at mabisa pagpigil sa anumang anyo ng backflow o reverse flow . Ang balbula na ito ay ganap na gumagana gamit ang likas na presyon ng likido, na hindi nangangailangan ng panlabas na kapangyarihan o manu-manong interbensyon, kaya ang pagtatalaga nito bilang isang "one-way na balbula."

I. Tumpak na Prinsipyo at Mekanismo sa Pagpapatakbo

Ang operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. Buksan ang Estado (Pasulong na Daloy): Kapag ang daluyan ay dumadaloy sa normal na direksyon, nito kinetic energy at pressure lumikha ng isang thrust na kumikilos sa disc. Kapag nalampasan ng thrust na ito ang bigat ng disc at ang friction ng bisagra, bubukas ang disc sa paligid ng pin ng bisagra sa direksyon ng daloy. Sa ganap na bukas na estado nito, ang daloy ng landas ay halos straight-through, na nagbibigay ng napakababang pagtutol sa likido.

2. Sarado na Estado (Baliktad na Daloy ng Daloy): Kapag huminto ang bomba, bumababa ang tulin ng daloy, o naganap ang isang pagtatangka ng reverse flow, nawawala ang disc ng forward thrust. Ang disc pagkatapos ay mabilis at awtomatikong umuusad pabalik sa upuan dahil sa pinagsamang puwersa nito gravity at ang reverse pressure ng medium . Kung mas malaki ang reverse pressure, mas mahigpit ang pagpindot ng disc sa upuan, na humahantong sa mas maaasahang pagganap ng sealing.

Nag-ugat sa tradisyon ng Aleman ng precision manufacturing, Vatten Valve Group pinapanatili ang pagtuon nito sa mga awtomatikong control valve habang mahigpit na sumusunod sa mga internasyonal na pamantayan ng kalidad. Ang pangakong ito sa katumpakan ay mahalaga sa disenyo at paggawa ng mga kritikal na bahagi tulad ng pin ng bisagra at upuan sa aming mga check valve, na tinitiyak ang mahabang buhay at maaasahang operasyon.

II. Pangunahing Istruktura at Pagsusuri ng Bahagi

Bagama't ang istraktura ng isang Swing Check Valve ay lalabas nang diretso, ang pagiging maaasahan nito ay nakasalalay sa naka-synchronize na operasyon ng ilang mahahalagang bahagi:

• katawan: Ito ay nagsisilbing shell at framework, na lumalaban sa presyon ng pipeline at kumokonekta sa system. Nagtatampok ang katawan ng isang straight-through na disenyo ng daloy upang mabawasan ang resistensya ng likido.
• Disc: Ang core component that executes the opening and closing function. It’s connected by a braso ng bisagra sa balbula hinge pin , hinahayaan itong umindayog. Ang mga materyales sa disc ay dapat na tugma sa conveyed medium.
• upuan: Ang sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• Pin ng bisagra: Ang pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• Bonnet: Itinatak nito ang panloob na espasyo, na nagbibigay ng access port para sa pagpapanatili o inspeksyon ng mga panloob na bahagi.

Ang Vatten Valve Group, isang kilalang industriyal automation valve enterprise sa buong mundo na nagmula sa Saarland, Germany, dalubhasa sa pagsasaliksik, pagpapaunlad, at pagmamanupaktura ng mga pangunahing produkto tulad ng mga awtomatikong control ball valve, butterfly valve, at regulateing valve. Tinitiyak ng aming kadalubhasaan sa awtomatikong kontrol na kahit ang aming mga passive na bahagi, tulad ng mga swing check valve, ay inengineered sa pinakamataas na pamantayan ng pagiging maaasahan at integridad ng materyal.

III. Mga Kalamangan sa Teknikal at Mga Katangian ng Fluid

Ang widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• Ultra-Low Flow Resistance at Pressure Drop: Kapag ang disc ay ganap na nakabukas, ang daloy ng landas ay halos tuwid. Nagreresulta ito sa napakababang flow resistance coefficient, na mahalaga para sa high-flow, long-distance na mga piping system, dahil epektibo nitong binabawasan ang pagkonsumo ng enerhiya sa pumping.
• Malawak na Applicability: Kakayanin nito ang iba't ibang media, kabilang ang malinis na tubig, wastewater, singaw, langis, gas, at mga likidong naglalaman ng mga suspendido na solido.
• Maaasahang Self-Sealing: Ang reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as awtomatikong sealing reinforcement .

IV. Mga Pagsasaalang-alang sa Pag-install at Pagbawas ng Water Hammer

Sa mga aplikasyon sa engineering, mahalagang isaalang-alang ang mga kinakailangan sa pag-install at mga potensyal na teknikal na hamon na nauugnay sa Swing Check Valves:

1. Oryentasyon ng Pag-install: Tradisyonal Swing Check Valves pangunahing umasa sa gravity upang tulungan ang pagsasara, kaya karaniwang kinakailangan na mai-install ang mga ito pahalang na mga pipeline . Kapag ang patayong pag-install ay hindi maiiwasan, isang espesyal na disenyo ang nagtatampok spring-assisted closure dapat piliin.
2. Panganib sa Water Hammer: Ito ay isang pangunahing alalahanin. Kapag biglang huminto ang bomba, mabilis na bumabaliktad ang daloy, na nagiging sanhi ng mabilis at marahas na paghampas ng disc sa upuan. Ang epektong ito ay bumubuo ng isang malakas, madalian na pressure wave na kilala bilang "water hammer."
3. Mga Pamamaraan sa Pagbawas: Upang matugunan ang panganib ng water hammer, ang mga espesyal na disenyo ay kadalasang ginagamit para sa mataas na bilis o malalaking diameter na mga pipeline:
   • Panlabas na Lever at Counterweight: Sa pamamagitan ng pagsasaayos ng bigat at haba ng pingga, ang bilis at puwersa ng pagsasara ng disc ay maaaring tumpak na makontrol at ma-cushion.
   • Disenyo ng Tilting Disc: Ang disenyong ito ay nagpapaikli sa paghampas ng disc, na nagbibigay-daan sa pagsara nito nang mas maaga at mas maayos bago tuluyang bumaligtad ang likido.

Gamit ang aming pambihirang teknolohikal na kadalubhasaan, Vatten Valve Group naghahatid ng mga makabagong solusyon sa balbula at propesyonal na teknikal na suporta sa mga kritikal na industriya kabilang ang enerhiya, kemikal, paggamot sa tubig, parmasyutiko, at pagproseso ng pagkain. Nakatuon kami sa tuluy-tuloy na pagbabago, pagbibigay sa mga customer ng mahusay na pagganap ng mga produkto, propesyonal na teknikal na suporta, at komprehensibong solusyon sa pagkontrol ng likido, na nagbibigay-kapangyarihan sa kanila na tugunan ang mga kumplikadong hamon sa pagkontrol ng likido sa industriya, partikular na ang mga hamon na nauugnay sa high-pressure water hammer sa kritikal na imprastraktura.
