Pag-optimize ng Mechanical Mounting at Actuator Coupling para sa Tumpak na Feedback

Ang mga error sa mekanikal na pag-install ay isang nangungunang sanhi ng maling feedback mula sa mga switch ng limitasyon ng balbula . Para sa mga high-precision na application, bigyang-pansin ang shaft coupling alignment, actuator travel stops, at backlash elimination. Gumamit ng mahigpit na coupling hardware at torque-checked na mga fastener upang maiwasan ang mga micro-movement na nagiging contact chatter. Kung ang valve actuator ay gumagamit ng mga cam o lever, tukuyin ang mga hardened cam face at hardened follower surface upang mapanatili ang mga repeatable cam profile sa milyun-milyong cycle.

Mga praktikal na tseke sa pag-mount

• I-verify ang concentricity ng baras gamit ang dial indicator; Ang pinapayagang runout ay dapat na nasa loob ng pagpapaubaya ng tagagawa para sa paulit-ulit na paglipat.
• I-lock ang mga mekanikal na paghinto ng actuator at itala ang mga posisyon sa pagtatapos; idokumento ang mekanikal na pagtatapos ng paglalakbay upang maiugnay sa feedback sa kuryente.
• Gumamit ng mga anti-rotation bracket para sa mga limit switch housing sa vibrating installation.

Makipag-ugnayan sa Mga Teknolohiya at Integridad ng Signal: Honeywell vs P F Elements

Ang pagpili ng mga elemento ng contact ay nakakaapekto sa paglaban sa contact, mga katangian ng bounce, at habang-buhay ng serbisyo. Ang mga mekanikal na microswitch ng Honeywell ay kadalasang nagbibigay ng matitibay na metal alloy na contact na may predictable bounce at well-documented electrical life curves. Ang PF (Pepperl Fuchs) ay nag-aalok ng parehong mekanikal at elektronikong mga teknolohiya sa paglipat (kabilang ang NAMUR at solid-state na mga output) na may mas mababang pagkasuot ng contact at mas mahusay na EMI immunity sa mga halamang maingay sa kuryente. Para sa high-frequency valve actuation, isaalang-alang ang mga hybrid approach: mga mekanikal na contact para sa mga napatunayang interlock na pangkaligtasan na sinamahan ng mga solid-state na sensor para sa mabilis na sampling at diagnostics.

Electrical Interface, Debounce at Diagnostics para sa Maaasahang Position Sensing

Ang tumpak na feedback sa posisyon ay nangangailangan ng higit pa sa isang malinis na mekanikal na switch. Ipatupad ang hardware at software debounce, gumamit ng mga pinangangasiwaang circuit, at subaybayan ang mga trend ng paglaban sa pakikipag-ugnayan. Sukatin ang paglaban sa pakikipag-ugnayan sa panahon ng pagkomisyon at mga pagbabago sa pag-log sa paglipas ng panahon—isang tumataas na trend ay kadalasang nauuna sa pagkabigo sa pakikipag-ugnayan. Para sa mga safety-critical valves, pumili ng force-guided contact o dual-channel supervised loops para matukoy ng PLC/RTU ang mga pagkakaiba ng contact sa real time.

Inirerekomendang mga kasanayan sa kuryente

• Gumamit ng RC o digital debounce na nakatutok sa pinakamaikling inaasahang mechanical bounce window para maiwasan ang mga maling transition nang hindi tinatago ang mga totoong mabilis na kaganapan.
• Ipatupad ang contact supervision (end-to-end resistance checks) para makita ang mga wiring o pagkasira ng contact.
• Mag-log ng mga timestamp ng pagbabago ng estado upang makita ang mga pasulput-sulpot na pagkakamali na nauugnay sa mga pag-ikot ng vibration o temperatura.

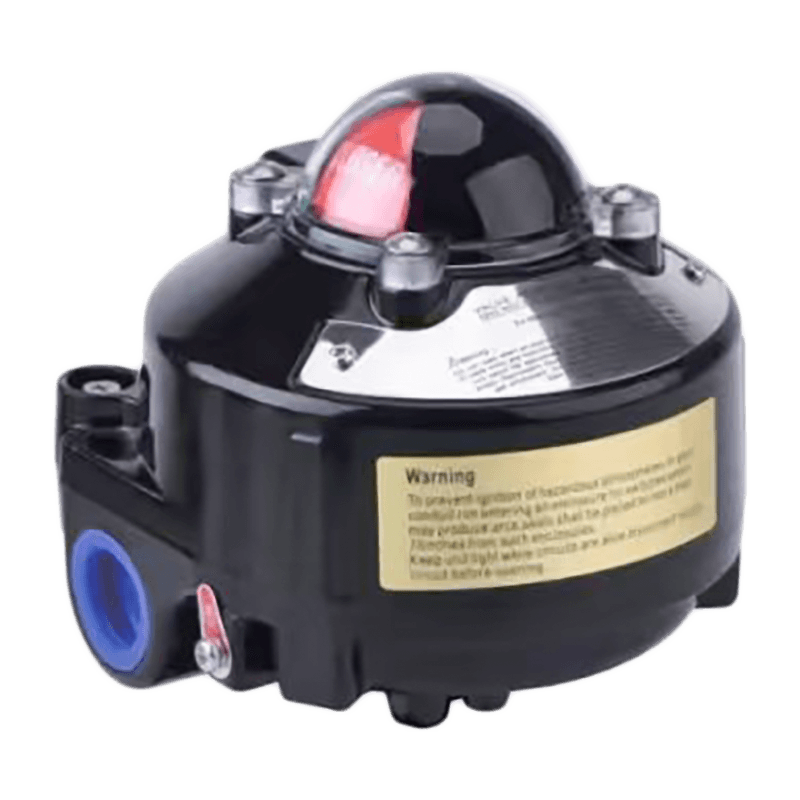

Mga Pagsasaalang-alang sa Pagsabog na Disenyo (ExdIICT6) sa Nasusunog na Atmosphere

Ang pagpili ng mga switch ng limitasyon na may sertipikasyon ng ExdIICT6 ay nangangailangan ng pansin sa mga entry ng conduit, cable gland, at mga limitasyon sa klase ng temperatura. Pinipigilan ng Exd enclosure ang mga pinagmumulan ng ignition mula sa pagpapalaganap sa kapaligiran ng gas; gayunpaman, ang pagkakagawa ng pag-install (tamang sealing compound, mga sertipikadong glandula, at mga setting ng torque) ay pantay na mahalaga upang mapanatili ang rating. Tiyakin din na ang ambient temperature at inaasahang temperatura sa ibabaw ng switch sa ilalim ng electrical load ay mananatiling mababa sa limitasyon ng T6.

Checklist ng pag-verify sa field para sa mga pag-install na hindi lumalaban sa pagsabog

• I-verify ang certificate na tumutugma sa nilalayong pangkat ng gas at klase ng temperatura (Ex d II C T6).
• Gumamit ng mga certified na flamepath-capable na cable gland at maglapat ng anti-seize sa bawat gabay ng manufacturer.
• Itala ang mga halaga ng torque ng enclosure at paraan ng sealing ng glandula sa ulat ng pagkomisyon.

Pagpapanatili, Pag-verify at Pamamahala ng Life-Cycle para sa High-Frequency na Operasyon

Ang high-frequency valve cycling ay nagpapaikli sa buhay ng mga mechanical contact. Gumawa ng iskedyul ng pagpapanatili batay sa mga aktwal na cycle kaysa sa oras ng kalendaryo. Gumamit ng mga simpleng counter o pag-log ng kaganapan upang mag-trigger ng mga inspeksyon sa tinukoy na mga bilang ng cycle. Sa panahon ng inspeksyon, suriin ang kondisyon ng ibabaw ng contact, mga pag-igting sa tagsibol, pagpapadulas ng mga mekanikal na linkage, at mga seal ng papasok sa pabahay. Palitan ang mga contact module bago lumipad ang mga katangian ng elektrikal na lampas sa mga tinukoy na limitasyon.

Mga Istratehiya sa Pagsasama sa DCS/PLC at Redundancy Architecture

Para sa maaasahang kontrol ng halaman, itali ang feedback ng switch ng limitasyon sa parehong mga sistema ng kontrol at kaligtasan kung naaangkop. Gumamit ng lohika ng pagboto (2-out-of-3) o dual-channel na pinangangasiwaang feedback para sa mga function na ginagamitan ng kaligtasan. Kapag nire-retrofit ang mga mas lumang system, magdagdag ng nakahiwalay na solid-state na sensor channel na kahanay ng mekanikal na contact para makapagbigay ng mga diagnostic na may mataas na bilis nang hindi binabago ang lohika ng kaligtasan. Tiyakin ang paghihiwalay ng mga kable sa pagitan ng power, high-current load, at sensing circuit upang mabawasan ang interference.

Mga rekomendasyon sa mga kable at lohika

• I-ruta ang mga sensor cable sa mga nakalaang tray at gumamit ng screened cable para sa mahabang pagtakbo; wakasan ang mga screen sa isang dulo.
• Magpatupad ng mga pagsisiyasat ng katumpakan sa PLC (hal., suriin na ang 'bukas' at 'sarado' ay hindi sabay na aktibo).
• Para sa mga system na may kakayahang SIL, idokumento ang arkitektura at magsagawa ng pagtatasa ng failure mode na kinabibilangan ng mga limit switch failure mode.

Proteksyon sa Kapaligiran: Mga IP Rating, Temperature Compensation at Vibration Hardening

Pumili ng a switch ng limitasyon ng balbula na may IP rating na tumutugma sa tumaas na pagkakalantad—IP66/67 para sa washdown o basang mga lokasyon; mas mataas para sa paglulubog. Para sa mga pag-install na may malawak na pagbabago sa temperatura, i-verify na ang mga panloob na materyales (mga compound ng seal, lubricant, plastic) ay na-rate sa inaasahang hanay upang maiwasan ang pagtigas o pag-urong ng seal na maaaring magpabago sa puwersa ng aktuasyon. Gumamit ng vibration-damped mounts o potting para sa electronics sa mga high-vibration zone para mapanatili ang pagkakalibrate at maiwasan ang mga pasulput-sulpot na contact.

• I-validate ang ipinahayag na rating ng IP sa pamamagitan ng mga pagsubok na nauugnay sa site: spray, condensation, at salt fog kapag naaangkop.
• Tukuyin ang mga pampadulas na matatag sa temperatura at kumpirmahin na lumampas ang thermal rating ng switch component sa mga ambient extremes.
