pulgada ( " ) ：
Ang pulgada (") ay isang karaniwang yunit ng espesipikasyon sa American system, na ginagamit para sa mga bakal na tubo, balbula, flanges, elbows, pump, tee, atbp. Halimbawa, ang isang detalye ay maaaring 3".
Ang terminong "pulgada" (pinaikling "in.") ay orihinal na nangangahulugang "hinlalaki" sa Dutch, na ang isang pulgada ay ang haba ng isang magkasanib na hinlalaki. Siyempre, ang haba ng hinlalaki ng isang tao ay natural na nag-iiba. Noong ika-14 na siglo, itinatag ni Haring Edward II ng Inglatera ang "karaniwang legal na pulgada." Ito ay tinukoy bilang ang haba ng tatlo sa pinakamalaking butil ng barley mula sa gitna ng isang tainga ng barley, na inilagay dulo hanggang dulo.
Sa pangkalahatan, 1" = 2.54 cm = 25.4 mm.
DN：
Ang DN ay isang pangkaraniwang yunit ng detalye sa mga sistemang Tsino at Europeo, na katulad na ginagamit upang italaga ang mga detalye ng mga tubo, balbula, flanges, pipe fitting, at pump, gaya ng DN300.
Ang DN ay tumutukoy sa nominal diameter ng isang pipe (kilala rin bilang nominal bore). Mahalagang tandaan na hindi ito ang panlabas na diameter o ang panloob na diameter, ngunit sa halip ay isang average na halaga sa pagitan ng dalawa, na kilala bilang ang ibig sabihin ng panloob na diameter.
Φ：
Ang Φ ay isang unibersal na simbolo na nagsasaad ng dimensyon ng panlabas na diameter ng mga tubo, siko, bilog na bakal, at iba pang materyales, na maaari ding tawaging diameter. Halimbawa, ang Φ609.6 mm ay tumutukoy sa panlabas na diameter na 609.6 mm. Ang simbolo na ito ay karaniwang ginagamit sa mga aplikasyon ng balbula, lalo na para sa mga koneksyon ng clamp.
Pagkakaugnay sa Tatlo
Una, ang " at DN ay may halos magkaparehong kahulugan, na parehong kumakatawan sa nominal na bore, na nagpapahiwatig ng laki ng espesipikasyon. Ang Φ ay nagsisilbing pagsamahin ang dalawa.
Halimbawa: Kung ang isang bakal na tubo ay tinukoy bilang DN250, ang parehong tubo ay may label na 10" sa pulgada. Mayroon bang koneksyon sa pagitan ng mga ito?

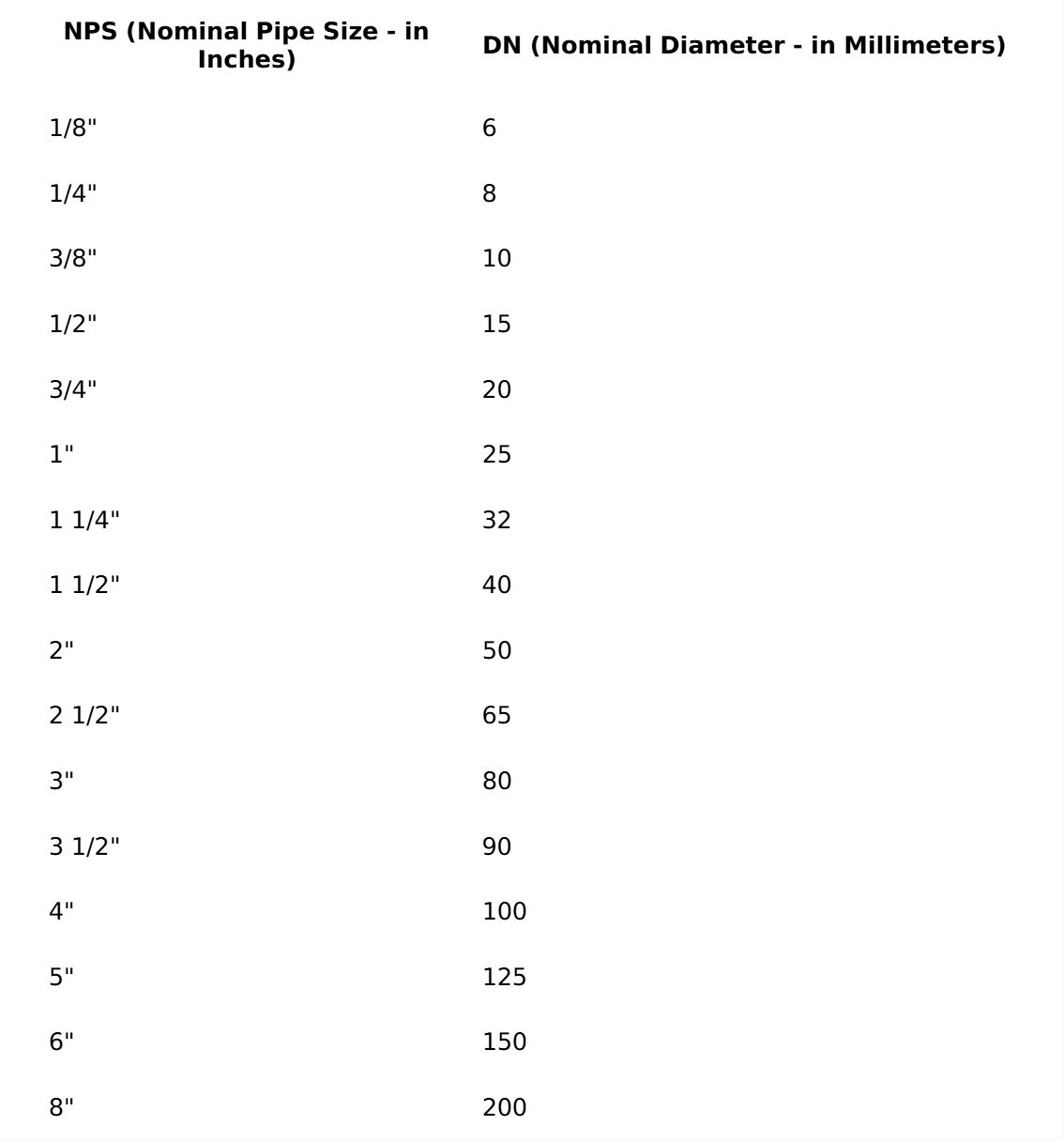

Ang sagot ay oo. Sa pangkalahatan, maaari mong i-convert ang buong pulgadang sukat sa DN sa pamamagitan ng pag-multiply sa 25. Halimbawa:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100
Gayunpaman, may mga pagbubukod. Halimbawa, 3" × 25 = 75, na umiikot sa DN80. Mayroon ding mga pulgadang dimensyon na may mga fraction o decimal tulad ng 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", ang mga ito ay hindi maaaring kalkulahin sa ganoong paraan, ngunit ang mga kalkulasyon ay halos pareho, ang mga ito ay halos karaniwang mga halaga :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
