Ang vortex flowmeter ay idinisenyo at ginawa batay sa Karman vortex street theory, na pangunahing ginagamit para sa pagsukat ng daloy ng iba't ibang malinis na likido gaya ng mga gas, likido, at singaw. Nagtatampok ang mga flowmeter ng vortex ng mababang presyon, malawak na hanay ng pagsukat, at mataas na katumpakan. Kapag sinusukat ang volumetric flow rate ng mga likido, halos hindi sila naaapektuhan ng mga pagbabago sa mga parameter gaya ng fluid density, pressure, temperatura, at lagkit. Nang walang gumagalaw na mga bahagi ng makina, nag-aalok sila ng mataas na pagiging maaasahan at nangangailangan ng mababang pagpapanatili. Sa ngayon, ang mga vortex flowmeter mula sa iba't ibang mga tagagawa ay maaaring isama ang kabayaran sa temperatura, na nagbibigay-daan sa direktang kabayaran sa temperatura para sa mga pagsukat ng gas/singaw. Ang mga flowmeter ng vortex ay naging isa sa mga unibersal na instrumento sa pagsukat ng daloy at malawakang ginagamit sa mga industriya ng proseso.
Karaniwang nakakamit ng mga vortex flowmeter ang katumpakan ng 1% para sa pagsukat ng gas/steam at 0.75% para sa pagsukat ng likido. Gayunpaman, kung hindi wastong na-install, ang katumpakan ng pagsukat ay maaaring makabuluhang makompromiso.
Talakayin natin ang pag-install ng vortex flowmeters:
1. Ang lokasyon ng pag-install ay dapat na malayo sa mga tubo na napapailalim sa mekanikal na panginginig ng boses at epekto.
2. Ang flowmeter ay dapat na naka-install sa isang lokasyon na nagsisiguro na ang tubo ay ganap na napuno upang makamit ang normal na pagsukat.

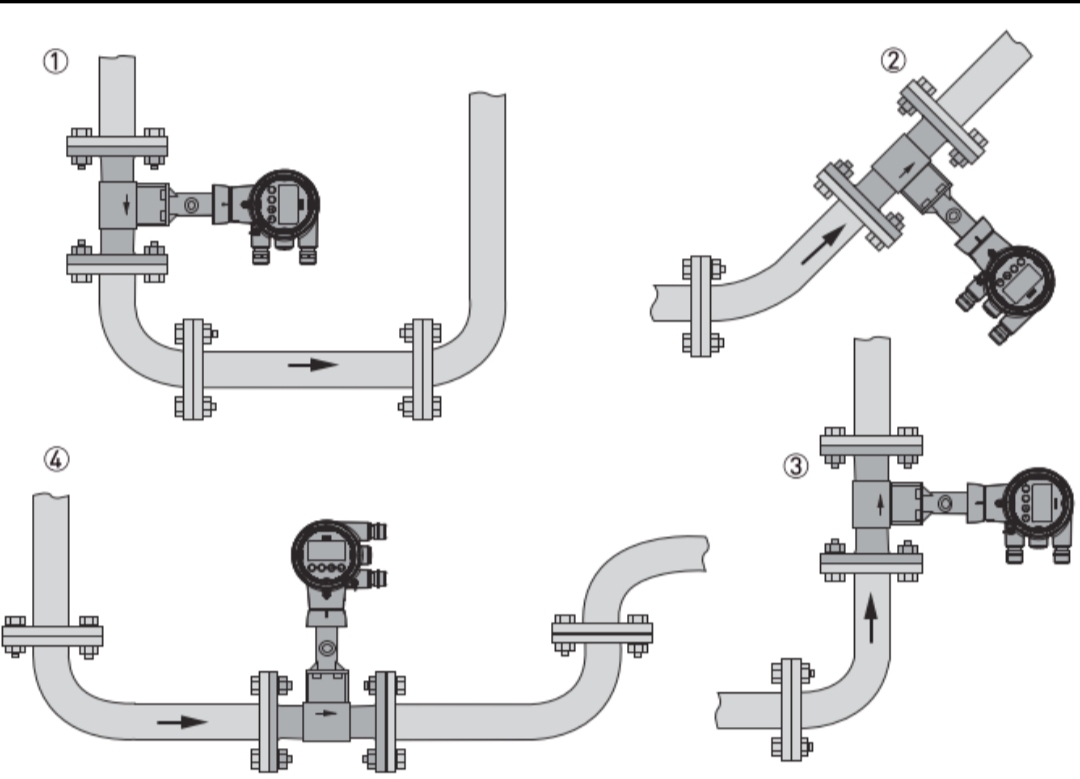

Para sa mga likidong aplikasyon, ang flowmeter ay hindi dapat i-install sa matataas na punto. Ang mga sumusunod na posisyon sa pag-install ay inirerekomenda:

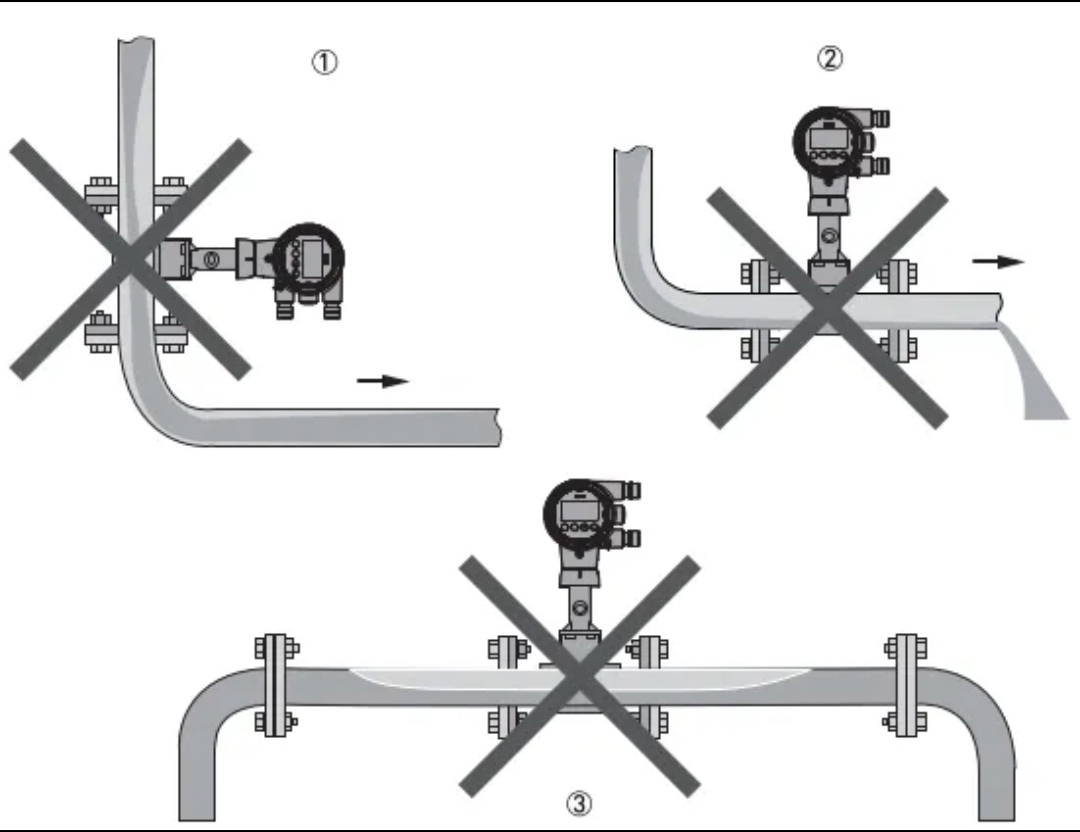

Ang mga sumusunod na posisyon sa pag-install ay hindi inirerekomenda para sa mga likidong aplikasyon:
Para sa mga aplikasyon ng gas/steam, ang pipeline ay laging puno ng gas. Samakatuwid, ang flowmeter ay maaaring i-install sa patayong pataas na daloy, patayong pababang daloy, o pahalang na oryentasyon. Gayunpaman, hindi ito dapat mai-install sa mababang mga punto. Ang mga inirerekomendang posisyon sa pag-install ay:

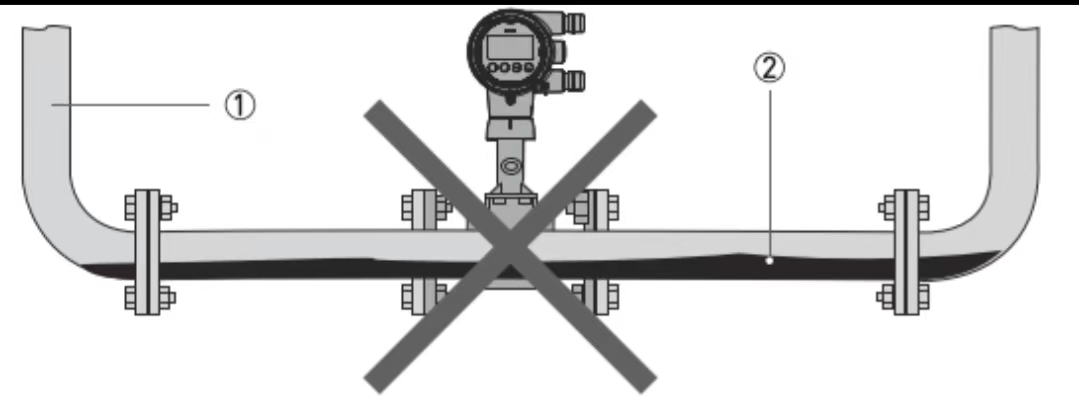

Para sa mga aplikasyon ng gas/singaw, ang mga mababang punto ay maaaring makaipon ng likido at hindi dapat piliin para sa pag-install:

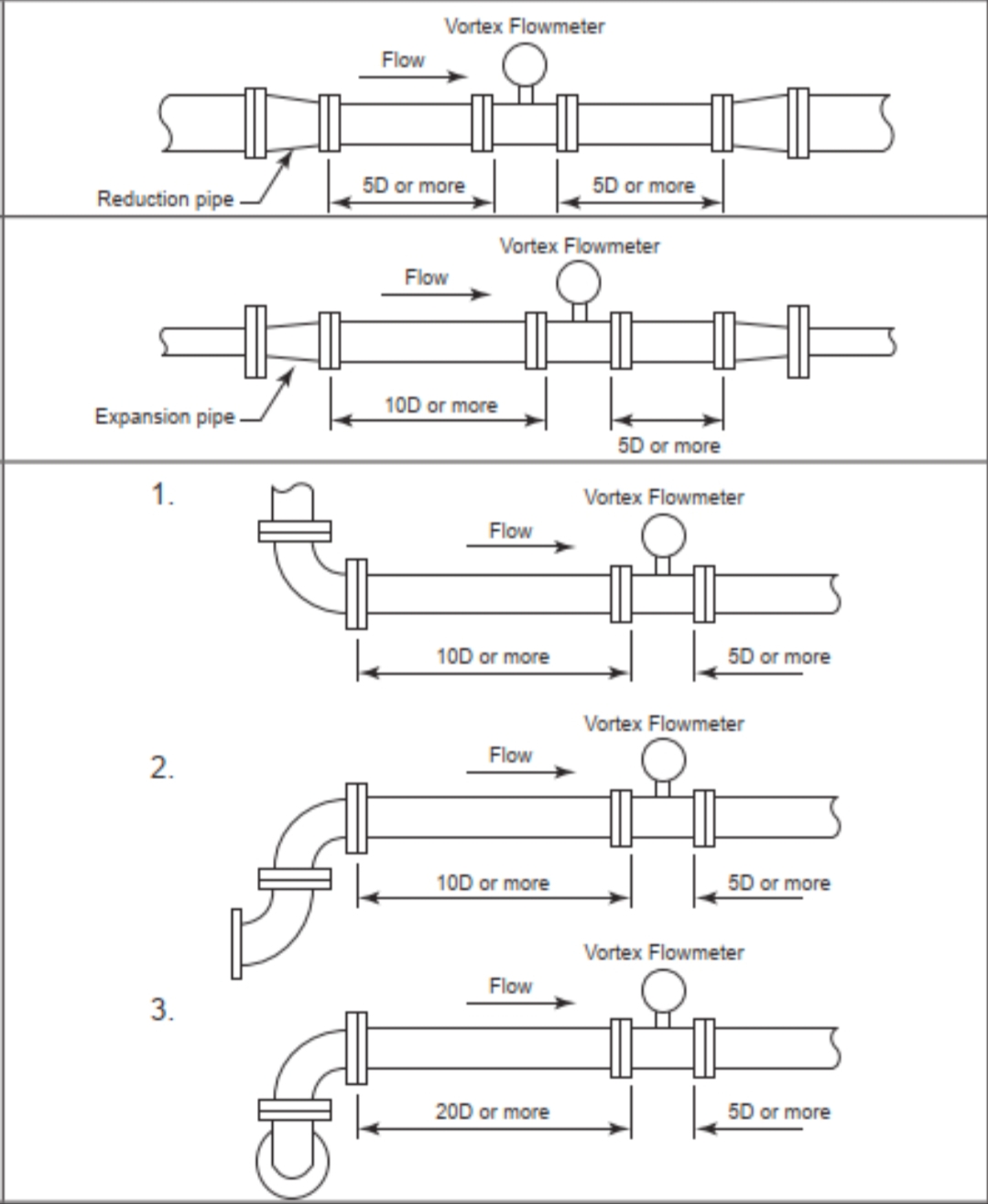

3. Ang mga tuwid na seksyon ng tubo sa itaas at sa ibaba ng agos (kung ang mga instrumento sa temperatura at presyon ay kinakailangan, dapat silang i-install sa ibaba ng agos ng flowmeter. Ang mga instrumento sa ibaba ng agos ay dapat ding matatagpuan sa labas ng seksyon ng tuwid na tubo. Ang inirerekomendang pagkakasunud-sunod ng pag-aayos para sa maraming instrumento ay: flowmeter, pressure transmitter, temperatura transmitter). Sa pangkalahatan, sumangguni sa mga kinakailangan sa haba ng straight pipe na tinukoy sa sample ng produkto ng manufacturer (o ang karaniwang alituntunin ng 15D upstream at 5D downstream ayon sa mga manual ng instrumento). Ipaalam sa piping engineering team ang tungkol sa upstream at downstream straight pipe na kinakailangan para sa vortex flowmeter nang maaga. Kapag napili na ang tagagawa ng instrumento, dapat na muling kumpirmahin ang mga kinakailangan sa pag-install ayon sa mga detalye ng tagagawa.

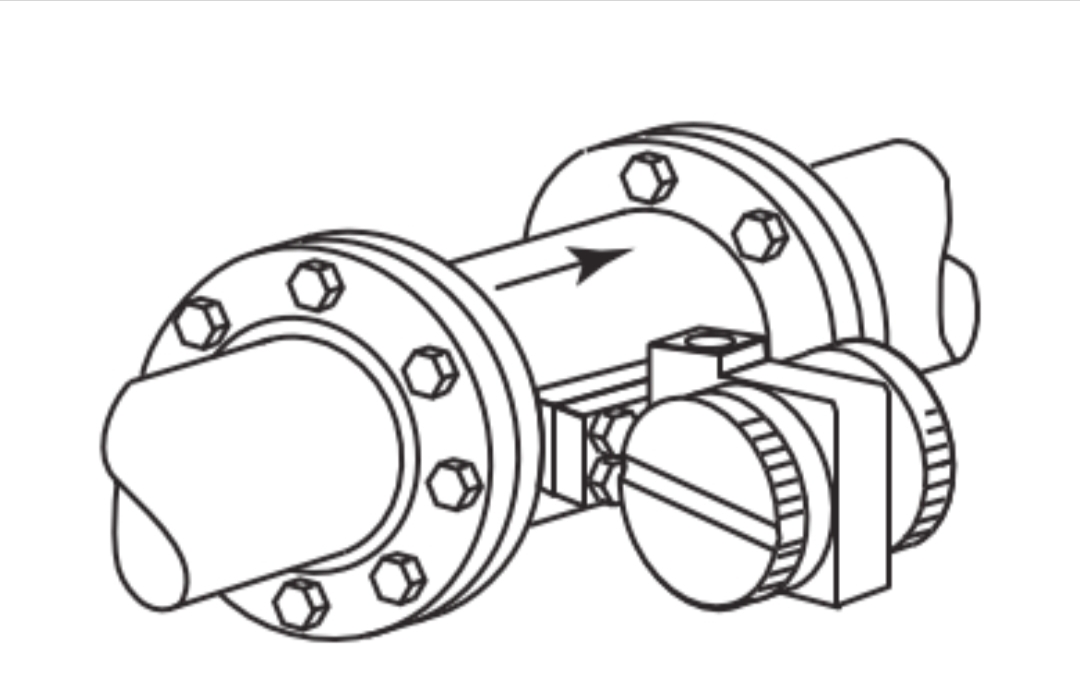

4. Kapag nagsusukat ng media na may mataas na temperatura, karaniwang nagbibigay ang mga manufacturer ng split-type na vortex flowmeter. Para sa pinagsamang vortex flowmeters, ang oryentasyon ng transmitter ay dapat matukoy batay sa temperatura ng medium. Halimbawa, kapag sinusukat ang mataas na temperatura ng singaw, ang transmitter ay dapat na naka-orient nang patagilid o pababa (ang ilang mga tagagawa ay hindi nagrerekomenda ng pababang pag-install, dahil ang likido ay maaaring pumasok sa ulo ng transmitter).
